本站 5 月 13 日消息，中国能建昨日晚发文宣布：5 月 11 日，中国能建陕西院设计的全国首座地下 330 千伏变电站 —— 西安朱雀（城南）330 千伏变电站及送出线路工程建成投运。

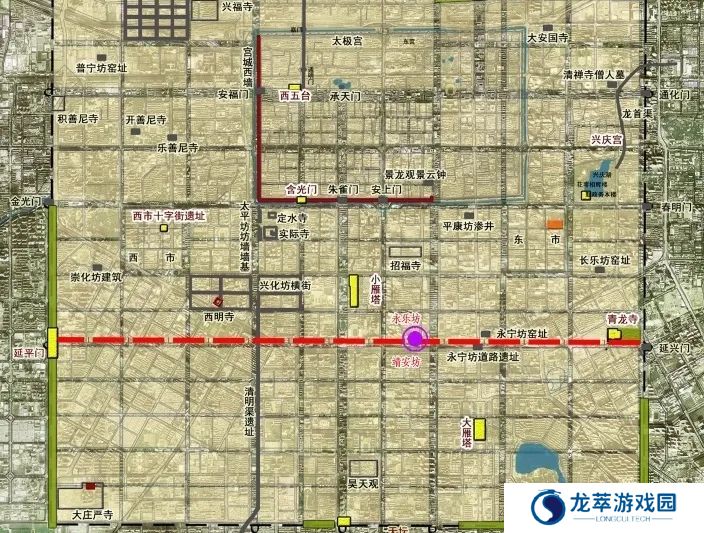

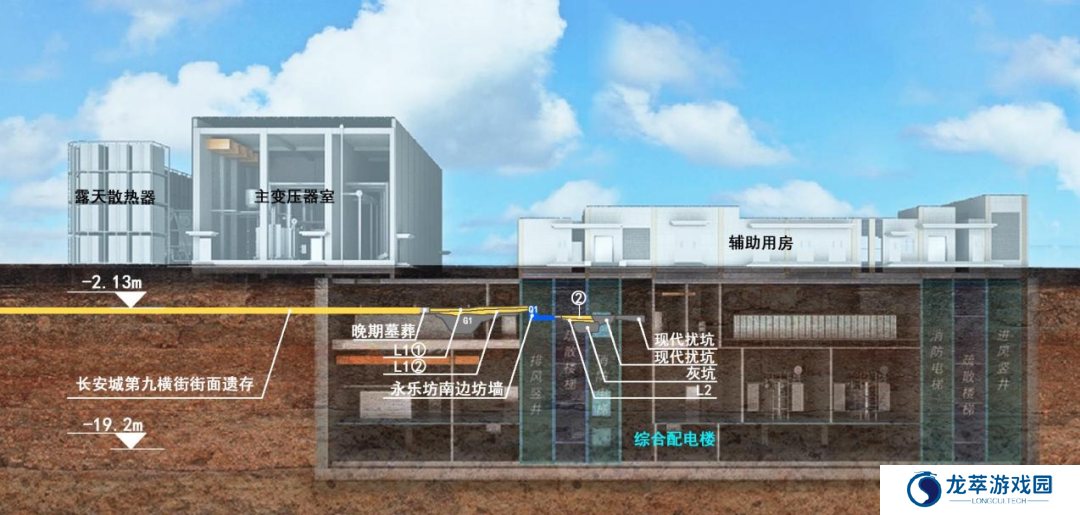

据介绍，项目坐落于西安南北中轴线东侧的南二环和文艺路交界十字西北角，地处 1300 多年前的隋大兴・唐长安城・第九横街，属于唐长安城外郭城的街道系统，位于 108 坊的永乐坊与靖安坊之间。

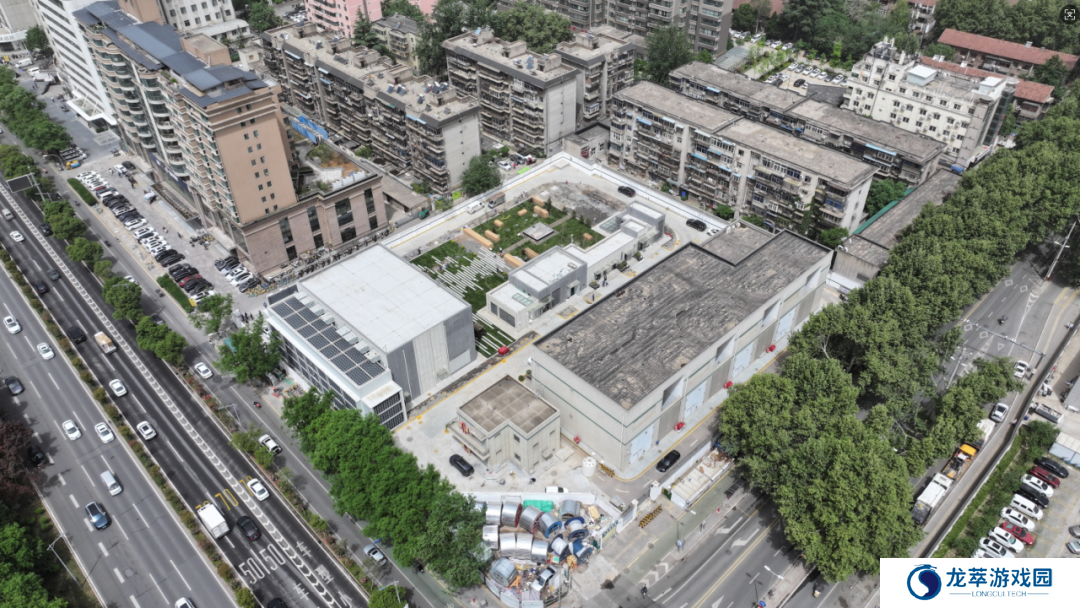

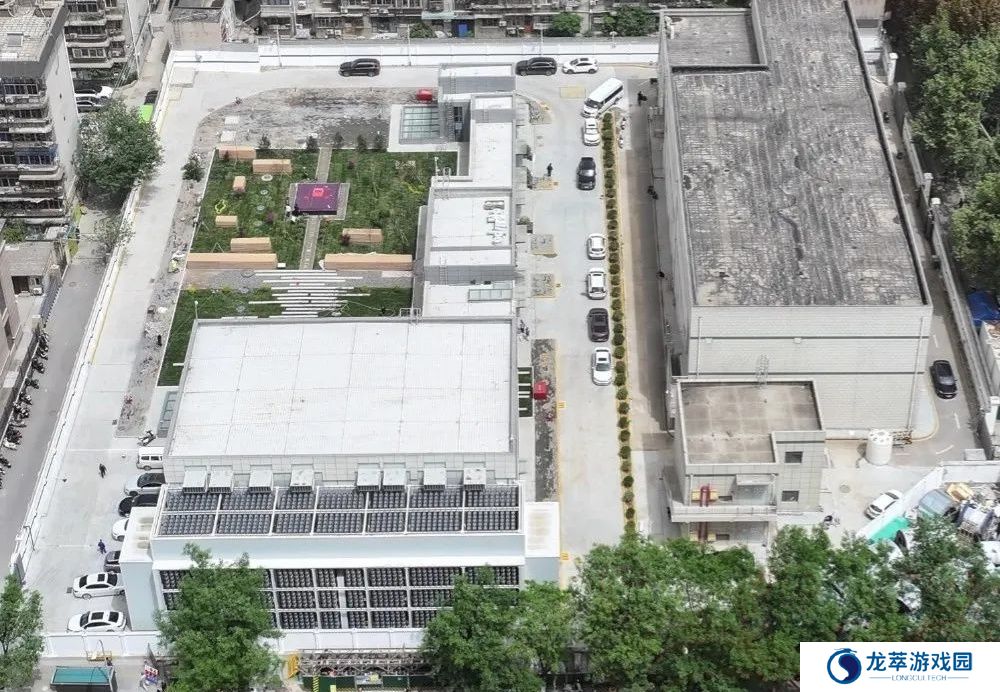

城南变电站地面采用“对标标识”方式，通过精准标注唐代坊墙边界、第九横街车辙及道路空间数据，将地下遗址的分布位置、走向与规模转化为可视化标识。这种设计既保护了文物层免受施工破坏，又以数据化复原技术将考古信息转译为公共可识别的图形语言，实现了文物保护与变电站功能无缝融合。

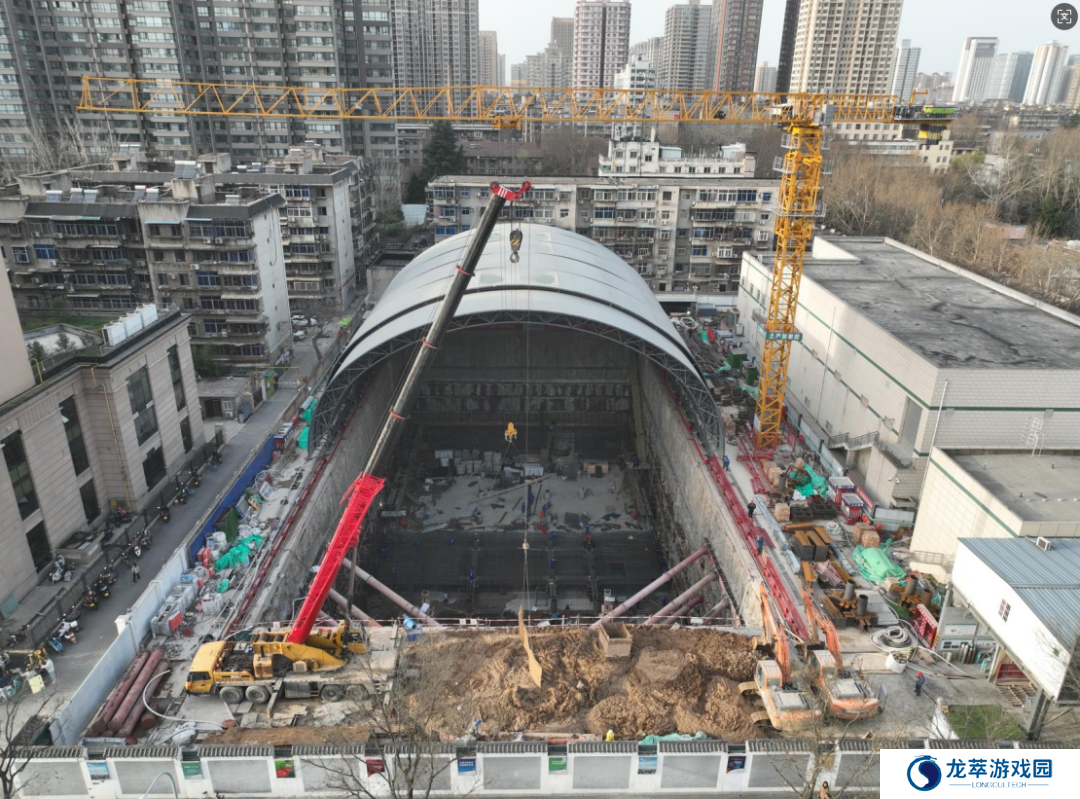

项目总建筑面积 6855.59 平方米，而地上面积仅占 1051 平方米。项目通过向地下“借”空间，不仅解决了特大城市中心区供电能力瓶颈，更成为基础设施与人文、自然协同共生的标杆案例，为高密度城市负荷中心供电提供可持续方案。

本站从中国能建获悉，西安朱雀（城南）330 千伏变电站及送出线路工程合计 38 项（变电 25 项，线路 13 项）工程亮点，应用 21 项国内首次突破引领行业变革。

内首台套试点应用

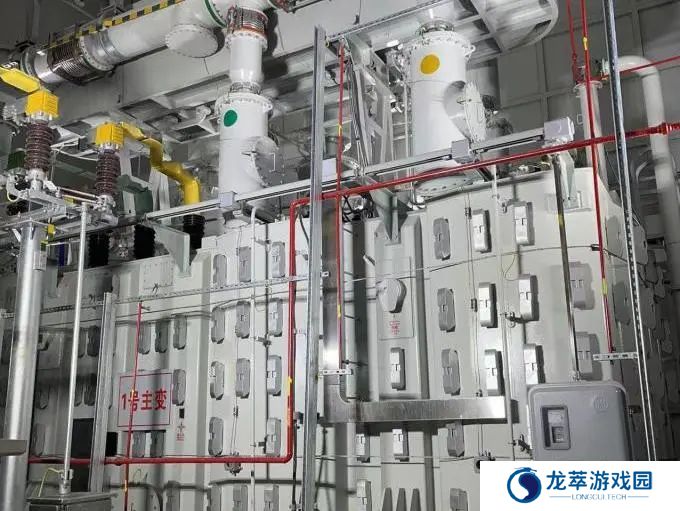

项目主变压器是国内首次采用 330 千伏 / 500 兆伏安超大容量主变压器，为首台套试点应用工程，也是目前国内容量最大的 330 千伏自耦电力变压器。技术方案改进了屏蔽结构，具有损耗低、温升低、局放小、噪声低等特点。



国内首次融合布置革命

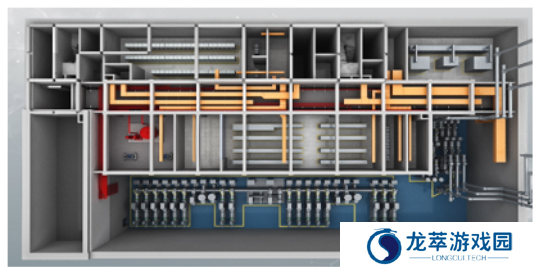

项目配电装置采用 L 形融合布置方式，将所有电压等级配电装置融合布置于同一间配电装置室内，节省设备布置占地面积约两个羽毛球场的占地，减少了监控、消防等附属设施的投入数量。



国内首次采用电缆水平进仓

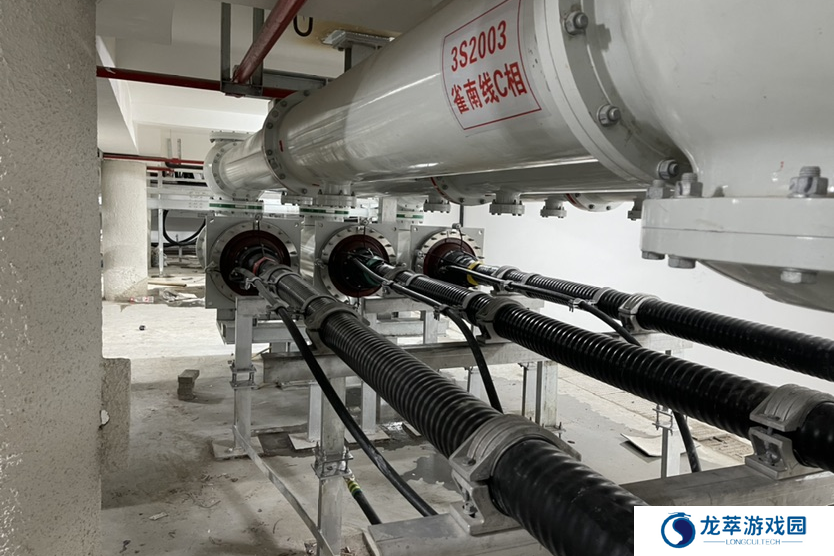

城南变电站项目创新性地将 330 千伏电力电缆与 GIS 电缆仓的对接方式调整为水平对接，使电缆夹层高度从 4.5 米降低至 3 米，减少了主体基坑的深度，降低施工难度、节约建设成本。

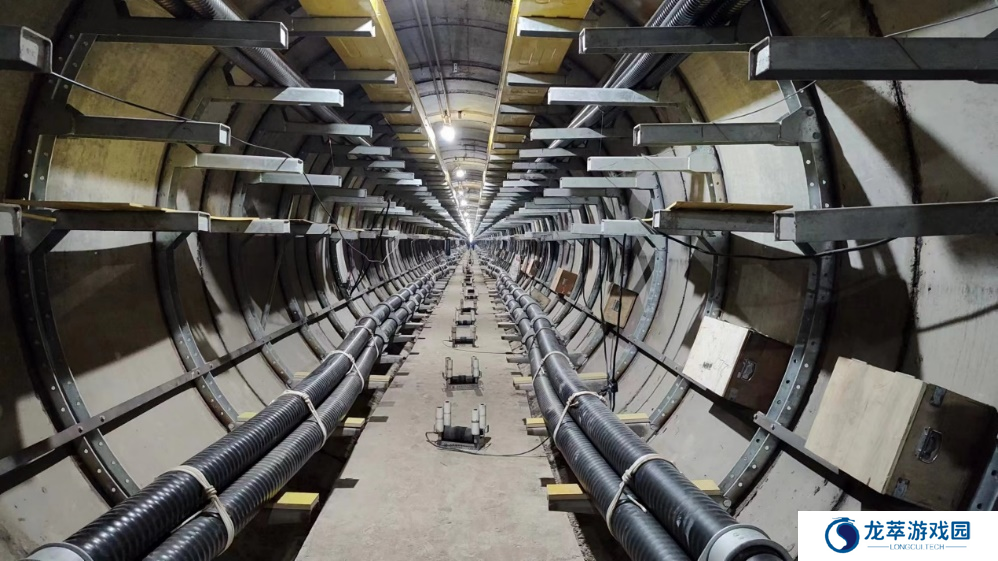

国内 330 千伏电力电缆首次采用水平蛇形敷设技术，充分利用横向空间，最大化提升了顶管隧道的空间利用率，保障了电缆走廊的宽度，为多电压等级电缆的协同敷设提供了新的解决方案，提升了工程的适应性和实用性。





国内首次智辅革命

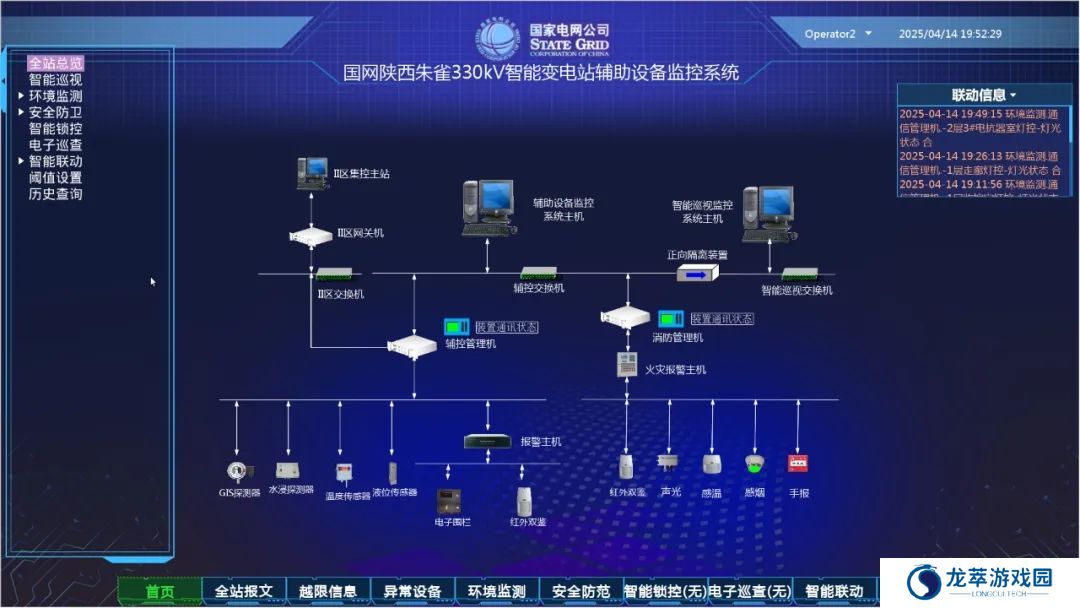

国内首座 330 千伏地下智慧型变电站综合管控系统创新构建了集成智能巡视、环境、安防、消防、七氟丙烷气体泄露在线监测和电气火灾监控等十余项子系统数据，形成设备状态全景感知、异常事件自主决策、应急操作智能联动的立体化管控体系，较传统变电站提升运维效率 30%，故障响应时间大幅缩短。



国内首次体系革命

国内首次采用型钢混凝土复合结构体系，即型钢混凝土扶壁式外墙 + 钢管混凝土框架柱 + 型钢混凝土梁 + 钢筋混凝土梁的复合结构体系，解决结构体系与材料选型的难点，填补了地下变电站型钢混凝土复合结构体系研究及应用的空白，在结构设计史上是一次大胆的突破，引领地下主体结构体系研究的方向，属于国内首创。
